節水灌溉系列（三）
水帶配件
水帶直接 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
水帶變徑接頭 Φ63*50 Φ75*50 Φ75*63 Φ90*50 Φ90*63 Φ90*75 Φ110*50 Φ110*63 Φ110*75 Φ110*90
水帶內絲直接 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
水帶外絲直接 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
水帶彎頭 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
水帶三通 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
水帶兩頭陽螺紋三通 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
水帶外絲三通（中心陽螺紋變徑三通） Φ32*1” Φ50*1.2” Φ50*1.5” Φ63*1” Φ63*2” Φ75*1.5” Φ90*1.5” Φ90*2”
水帶三頭陽螺紋三通 Φ32*1” Φ40*1” Φ40*1.2” Φ50*1” Φ63*1.2” Φ63*1.5” Φ63*2” Φ75*1” Φ75*2.5” Φ90*1” Φ90*1.2” Φ90*1.5” Φ110*1” Φ110*1.2” Φ110*1.5” Φ110*2” Φ110*4”
水帶外絲四通 Φ50*1.2” Φ50*1.5” Φ63*1” Φ75*1.2” Φ75*1.5” Φ75*1.5” Φ75*2” 90*2” Φ90*2.5” Φ90*3” Φ110*2.5” Φ110*3”
水帶四通 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
水帶堵頭 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
輸水帶噴灌帶系列

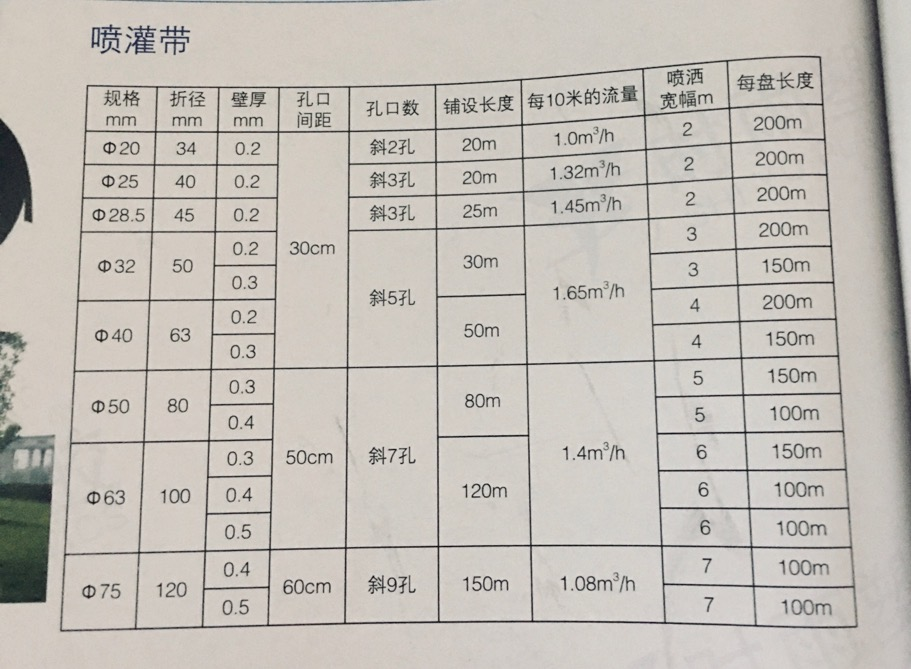

噴灌帶
輸水帶
輸水帶規格表
輸水帶規格表
PE外接式管件系列
正三通 Φ20 Φ25 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
異徑三通 Φ 25*20 Φ 32*20 Φ 32*25 Φ 40*20 Φ 40*25 Φ 40*32 Φ 50*20 Φ 50*25 Φ 50*32 Φ 50*40 Φ 63*20 Φ 63*25 Φ 63*32 Φ 63*40 Φ 63*50 Φ 75*20 Φ 75*25 Φ 75*32 Φ 75*40 Φ 75*50 Φ 75*63
同徑接頭 Φ 20 Φ 25 Φ 32 Φ 40 Φ 50 Φ 63 Φ 75 Φ 90 Φ 110
異徑接頭 Φ 25*20 Φ 32*25 Φ 40*25 Φ 50*20 Φ 50*32 Φ 63*20 Φ 63*32 Φ 63*50 Φ 75*25 Φ 75*40 Φ 75*63 Φ 32*20 Φ 40*20 Φ 40*32 Φ 50*25 Φ 50*40 Φ 63*25 Φ 63*40 Φ 75*20 Φ 75*32 Φ 75*50
彎頭 Φ 20 Φ 25 Φ 32 Φ 40 Φ 50 Φ 63 Φ 75
堵頭 Φ 20 Φ 25 Φ 32 Φ 40 Φ 50 Φ 63 Φ 75
內螺接 Φ 20*1/2” Φ 25*3/4” Φ 32*1” Φ 40*5/4” Φ 50*3/2” Φ 63*2” Φ 75*21/2”
外螺接 Φ 20*1/2” Φ 25*3/4” Φ 32*1” Φ 40*5/4” Φ 50*3/2” Φ 63*2” Φ 75*21/2”
外絲閥 Φ 20*1/2” Φ 25*3/4” Φ 32*1” Φ 40*5/4” Φ 50*3/2” Φ 63*2” Φ 75*21/2”
內絲閥 Φ20 Φ25 Φ32 Φ40 Φ50 Φ63 Φ75 Φ90 Φ110
球閥 Φ 20*1/2” Φ 25*3/4” Φ 32*1” Φ 40*5/4” Φ 50*3/2” Φ 63*2” Φ 75*21/2”
管件安裝說明
請按圖裝配各配件，注意壓圈的方向及先后順序。安裝時用手掐住卡環，退誒管材，注意密封件有無異常。如管材較粗，鋼卡環套入困難，可用手掰動一下鋼卡環即可。注意管材插入時要留5-8毫米的鎖緊量，不要頂?shù)较尬慌_，距臺5毫米為佳，若連接沒有限位臺，距臺5毫米為佳，若連接體沒有限位臺，將插入管材位置在連接體中心線溜出5-8毫米即可。（因為防拉脫的不銹鋼卡環在螺帽擰緊時，帶動管材還要帶入約5毫米，如不留量將直接影響安裝質量。）按上述要求進行后，用專用扳手?jǐn)Q緊即可。
過濾器系列
水肥一體化施肥機
施肥器出水口系列
文丘里施肥器 規格:1” 11/4 11/2 2”
壓差式施肥器 規格：1” 11/2” 2”
施肥器 規格：1” 1.5”
施肥罐 規格：300L 200L 150L 100L 50L 30L
施肥罐 規格：50L 30L 25L 15L
施肥閥 規格：1” 11/4” 11/2” 2”
注塑出水口 規格： Φ 63 Φ 75 Φ 90 Φ 110 Φ 125 Φ 160 工作壓力：0.4Mpa
注塑出水口加長節 規格： Φ 63 Φ 75 Φ 90*75 Φ 110 Φ 125 工作壓力：0.4Mpa
玻璃鋼出水口（PE管材專用） 規格： Φ 90 Φ 110
玻璃鋼出水口（PE管材專用） 規格： Φ 75 Φ 90 Φ 110 Φ 125
玻璃鋼出水口（PVC管材專用 ） 規格： Φ 75 Φ 90 Φ 110 Φ 125 Φ 160
鋼質結構出水口 規格： Φ 75 Φ 90 Φ 125 Φ 160 Φ 200 工作壓力：1.0Mpa
特點：操作簡便，施肥均勻，肥料直接灌溉作物根部，提高肥效，省時、省力、定量，即可集中，也可分散施肥。
適用范圍：主要用于蔬菜大棚、田間、果園的微噴、滴灌等微灌工程的灌溉。
使用注意事項：1、使用時應緩慢開啟施肥閥兩側的調節閥。2、每次施完肥后，應將兩個調節閥關閉并將罐體沖洗干凈，不要將肥料留在罐內，以免造成損失。3、在施肥裝置后應加裝一級網式過濾器，以免將未融化的肥料帶入系統中，堵塞灌水器。若文丘里施肥器，應在其前加裝過濾器，以免造成文丘里施肥器的堵塞。4、施肥完后，應繼續用清水沖洗管道，以免肥料沉積在灌溉系統中，造成堵塞。
