一、概述

1、技術描述

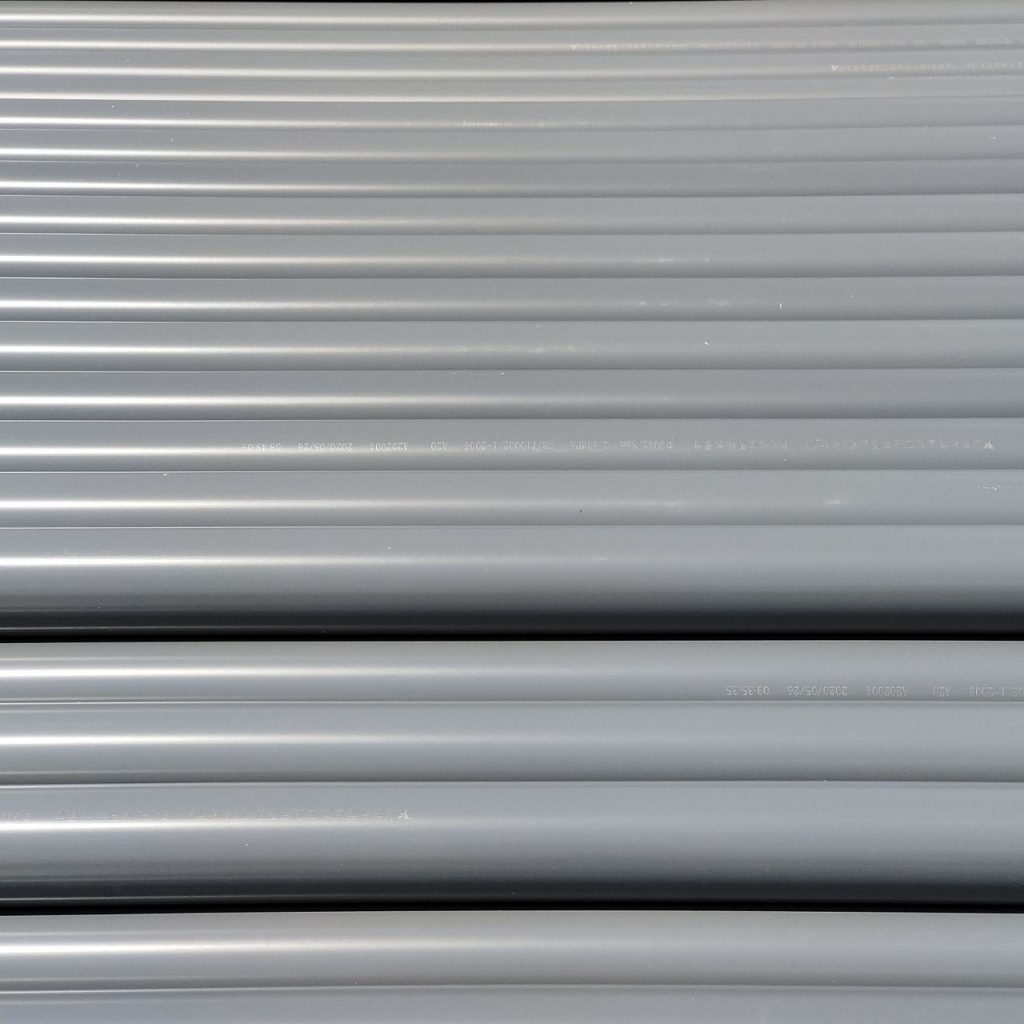

給水用硬聚氯乙烯（PVC-U）管道采用PVC樹脂為主要原料，加入生產管道所必需的適量添加劑組成混合料，不允許在混合料中加入增塑劑，保證了PVC-U給水管道的衛生性能和材料穩定性，管材具有耐液壓強度高、內外壁光潔度好、流體阻力小、衛生性能好、不對水質產生第二次污染、重量輕、安裝方便快捷、使用壽命長、綜合費用低等特點，在規定的管材適用壓力范圍內可輸送溫度低于45℃的飲用水和其他用途的水。

2、執行標準

（1）管材執行GB/T10002.1-1996《給水用硬聚氯乙烯（PVC-U）管材》國家標準。

（2）管件執行GB/T10002.2-2003《給水用硬聚氯乙烯（PVC-U）管件》國家標準。

（3）衛生性能執行GB/T17219-1998《生活飲用水輸配水設備及防護材料的安全性評價標準》國家標準。

3、材料

管件生產原料以PVC樹脂為主，加入為生產符合標準規定的管材和管件所必須的適量添加劑組成的混合料，混合料中不允許加入增塑劑。

4、接口形式

（1）承插式彈性密封圈連接

管外徑DN75mm以上（含DN75mm）的PVC-U給水管道管材一般采用承插式彈性密封圈連接，采用彈性密封圈連接的PVC-U給水管材插口端面應切削成15°的坡度，管材承口應按照彈性密封圈的尺寸進行擴口。連接時，將彈性密封圈按規定的方向（彈性密封圈不能裝錯方向）放入管材擴口承口內，在彈性密封圈的內表面涂上一層潤滑劑（如洗潔靜液等），再將帶坡度的管材端面劃上插入深度標記線，涂上一層潤滑劑，平直地插入管材承口中，固定承口端的管材，在插入管材的另一端面墊上一個厚木板、用鐵錘擊打木板即可輕松地實現彈性密封圈連接管材。

用鐵錘擊打木板時，用力不可太猛，切記管材插入擴口承口的深度不允許超過插入深度標記線。

（2）承插式溶劑粘接連接

管外徑DN63mm以下（含DN63mm）的PVC-U給水管道管材和管件以及DN75mm以上（含DN75mm）給水管道管材與管件的連接，基本上都是采用承插式溶劑粘接連接。采用承插式溶劑粘接連接應選用PVC-U給水管道專用的溶劑粘接劑，粘接前，先將被粘接的管材插口端面切平并清理至不沾油污和水，保持清潔干燥備用，再將用于粘接連接的管件承口清理至不沾油污、水和其他雜志備用。

用小刷子蘸上溶劑粘接劑，由內到外均勻地先涂抹管件承口內表面，再涂抹管材插口外表面，涂抹完畢后立即將管材插入管件承口內，待固化穩定后方可松開。涂抹溶劑粘接劑要適量，不宜太多，插入連接時，要用力，要邊旋轉邊插入，大約旋轉1/4圈位置為宜。進行溶劑粘接連接的工作場所應禁止明火，應通風，應防雨淋和暴曬，冬季氣溫在0℃以下時，溶劑粘接劑應采用非明火方式適當加溫后使用。

（3）螺紋連接

PVC-U給水管道與外徑小于63mm的金屬管道或其他不同材料的管道以及衛生潔具等進行連接時，宜采用帶螺紋或帶螺紋金屬嵌件的PVC-U管件作為過渡連接件，該類管件首先應與PVC-U管材實現溶劑粘接連接后，再與金屬管道和其他不同材料的管道或衛生潔具等實現螺紋連接。

（4）法蘭式連接

PVC-U給水管道與外徑大于63mm的金屬管道、閥門或其他不同材料的管道進行連接時，可采用法蘭式連接。連接時，PVC-U管道上采用溶劑粘接連接的方式增設與被連接的金屬管道、閥門或其他不同材料的管道相同規格型號的PVC-U活套法蘭和金屬（或塑料）法蘭套圈，即可實現法蘭式連接，相互連接的兩法蘭中間間隙處應增墊相同規格型號的丁晴橡膠密封膠墊。
